3d scan & Current status map
3D空間スキャン現況図製作
3D空間スキャン技術を活用し、短時間・低コストで現況図面を製作。
現地調査からCAD図製作までお任せいただけます。
3D空間スキャンとは
三興バルブグループが提供する3D空間スキャンとは、現場の省人・省力・省施工をコンセプトとし、最新の空間スキャン技術を活用し、「現況の図面がない」を解決するサービスです。
弊社スタッフが現場に出向き、現地調査と現況のデータを取得。
現場の仕様打合せを経て、図面CADを製作していきます。

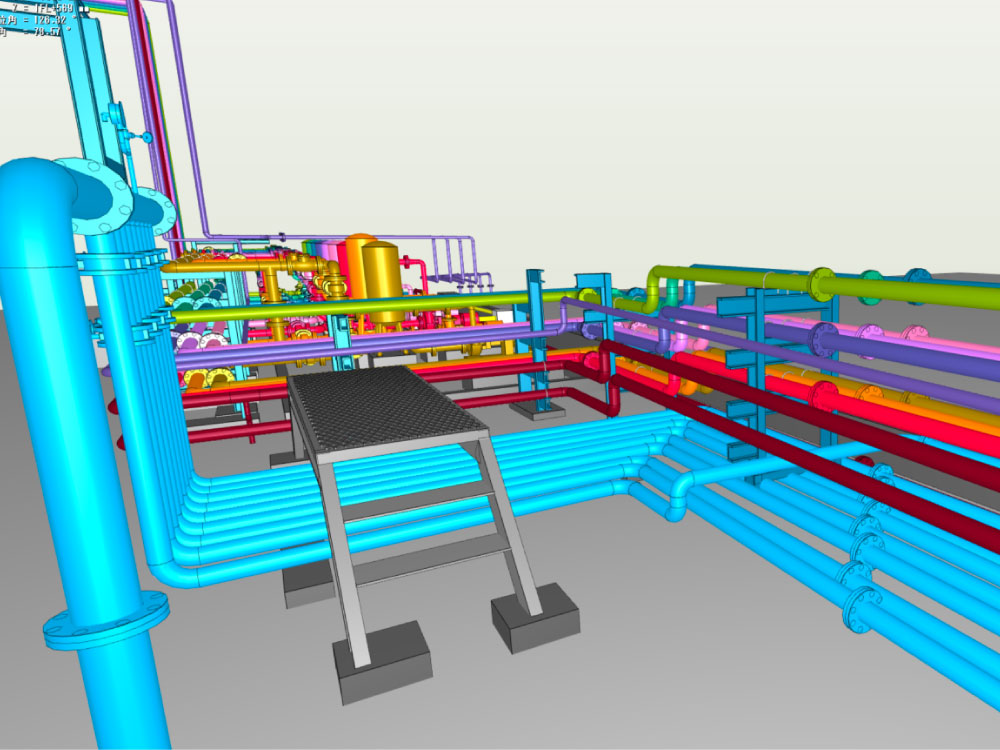

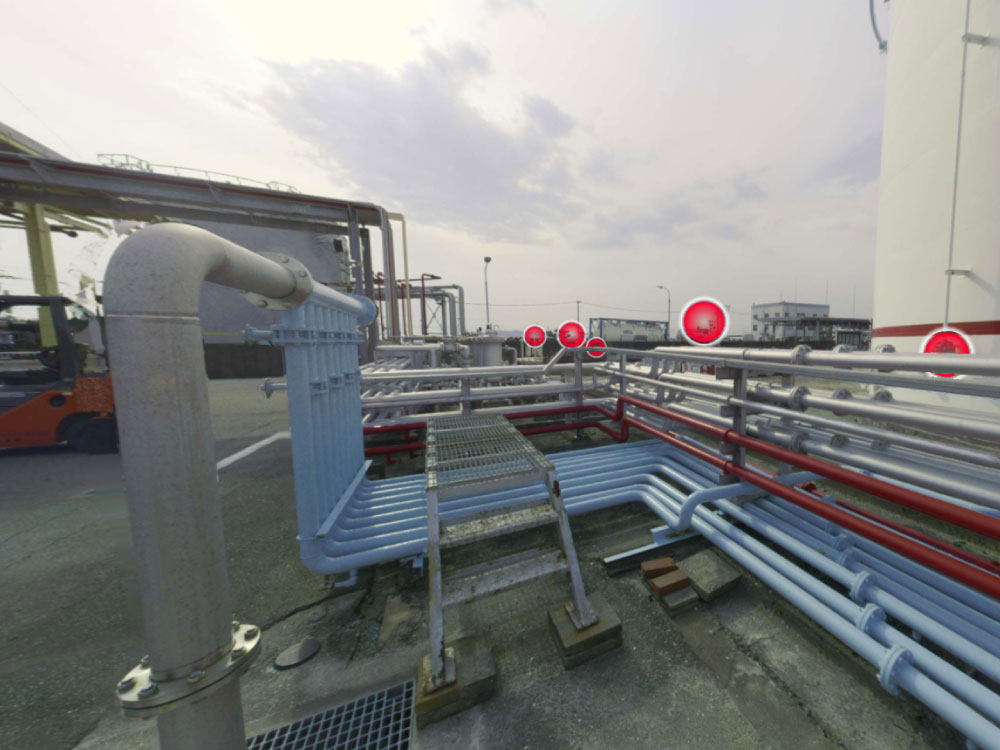

3D空間スキャン撮影例
３Ｄ空間スキャンの特徴

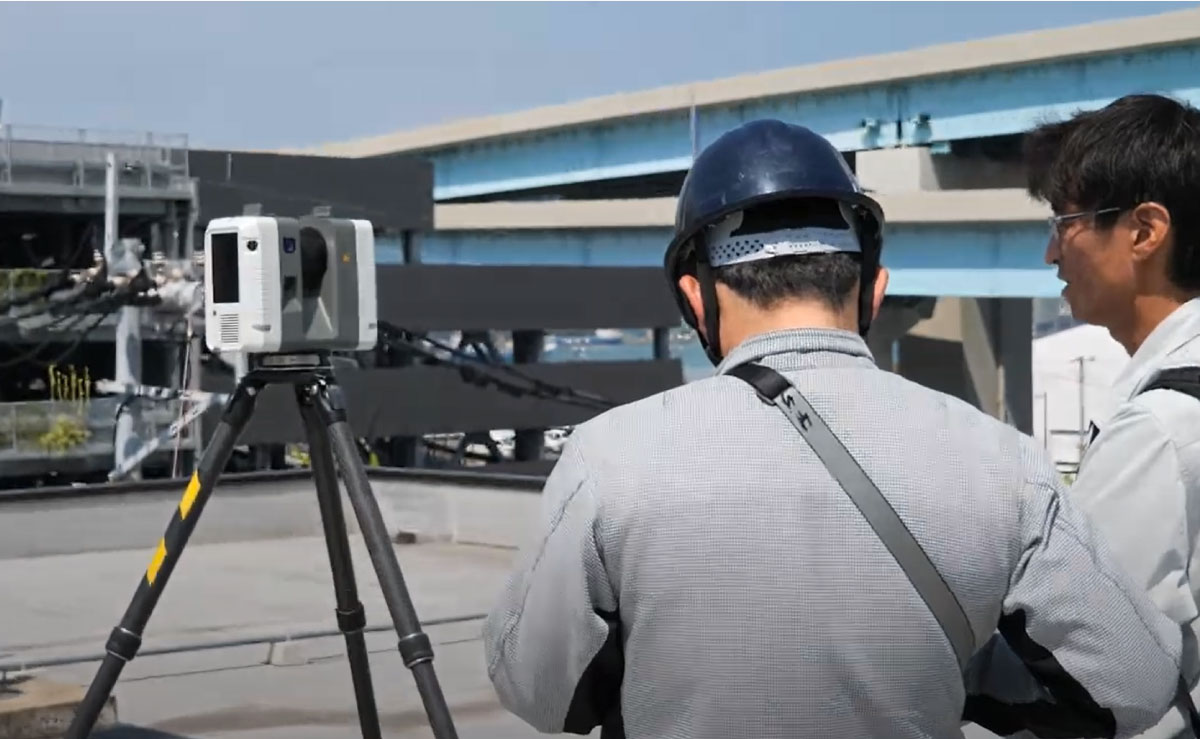

POINT 1
SURVEYING
現場調査業務を大幅短縮
最新の3Dスキャン技術を搭載したLeica Geosystems(ライカジオシステムズ)製のカメラを使って、経験豊富なスタッフが現場にて測量を実施。従来の作業工数を大幅に短縮できます。
現場の仕様を確認しつつ、撮影漏れを起こさないシステムを活用してますので、安心してお任せいただけます。

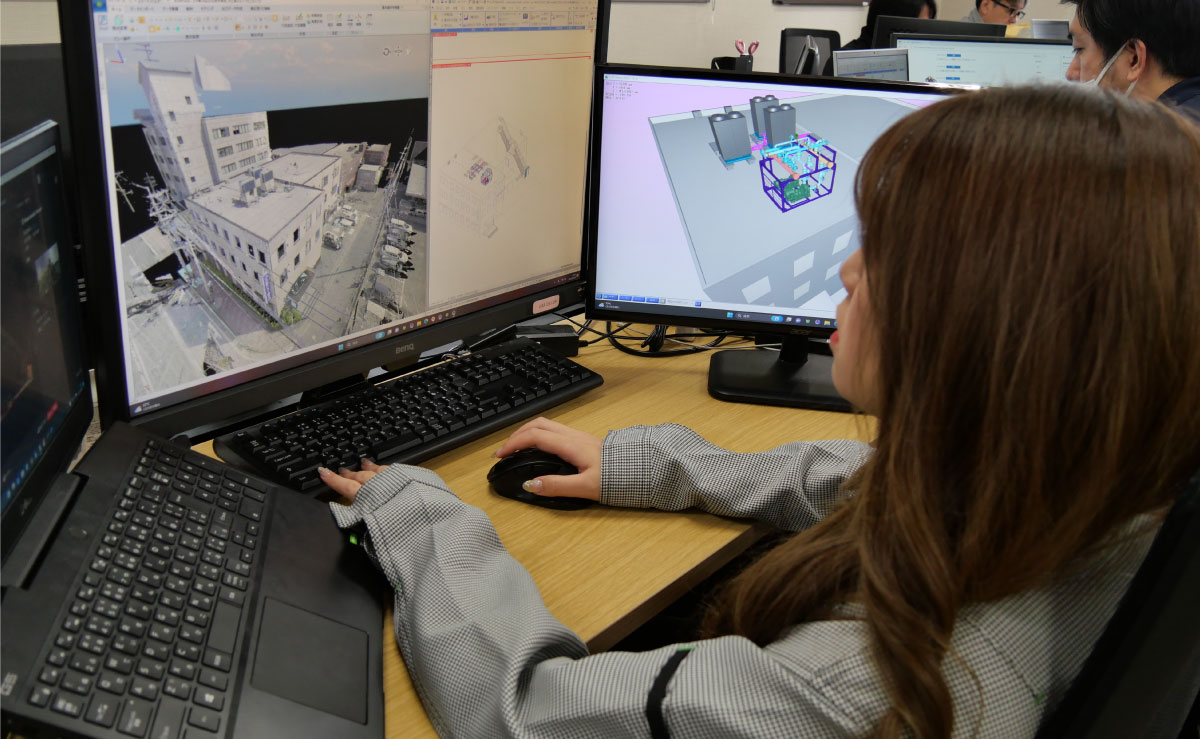

POINT 2
CREATE DRAWING
図面技術者不足の課題解消
現場の測量データを元に、弊社スタッフが図面を製作していきます。撮影したデータを3次元モデルに変換しCAD図製作。
必要な配管情報を入力するだけでなく、躯体や鉄骨のCGデータも作成します。図面技術者不足や膨大な図面製作作業の問題の解決に繋げていきます。
POINT 3
COST REDUCTION
安全管理や段取りの負担を軽減
これまでの手計測手法で必要だった、高所作業に伴う重機搬入・足場設置や作業の安全管理業務の手間を省くことができます。
COMPARISON
導入比較実際の配管設備に対し図面化ソリューション導入前後で施工日数、施工人工を比較しました。
プラント工場配管設備
500m²規模の某半導体工場を撮影・データ取得・図面製作。

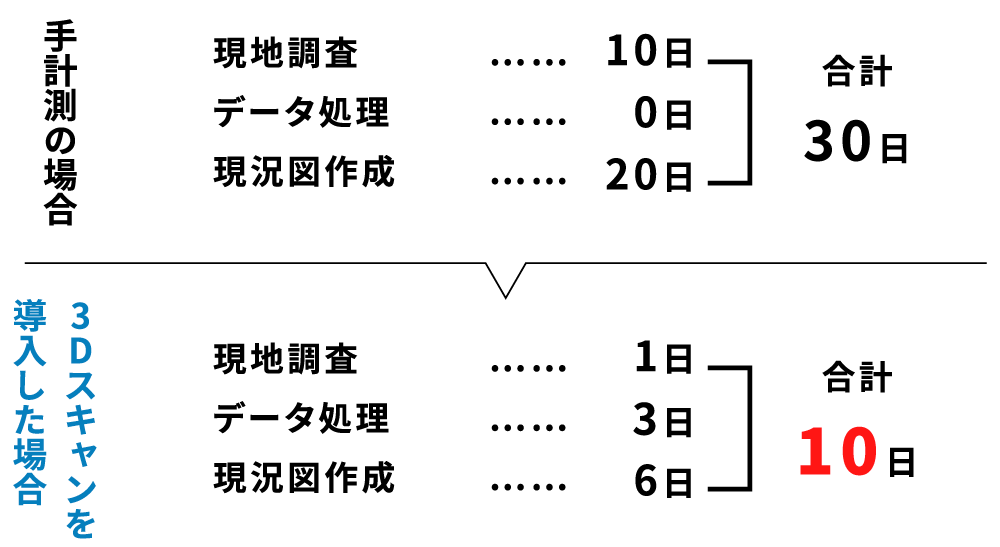

施工日数

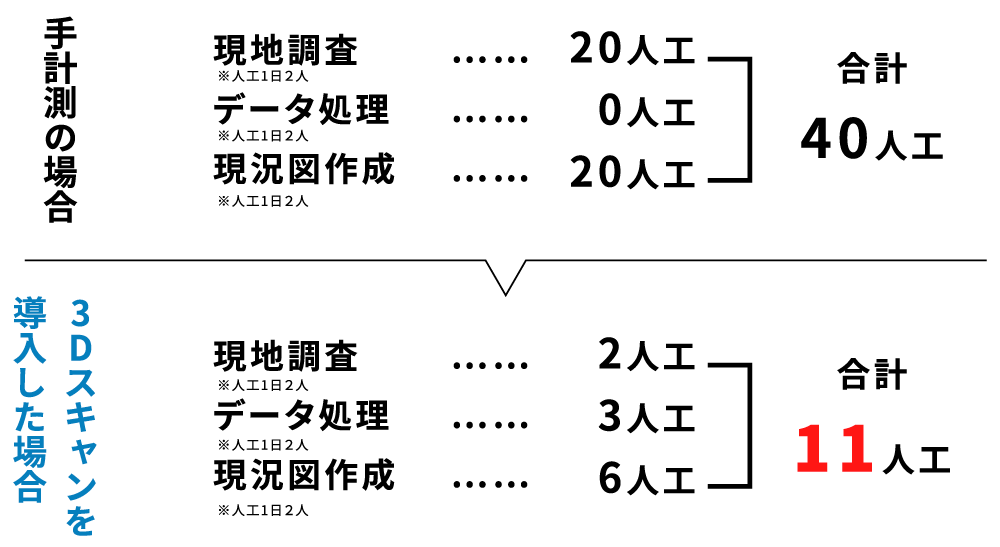

施工人工
FLOW
3D空間スキャナを使った図面製作工程

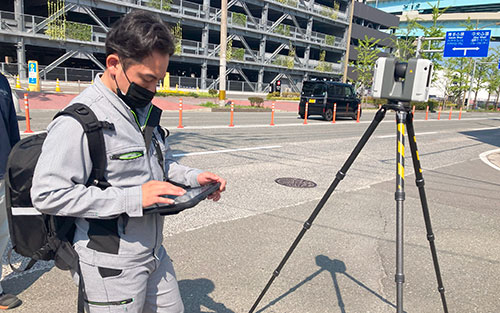

現地調査
弊社スタッフが最新の3Dスキャンカメラで現地を撮影。通常1名～2名の編成で短い時間で実施。

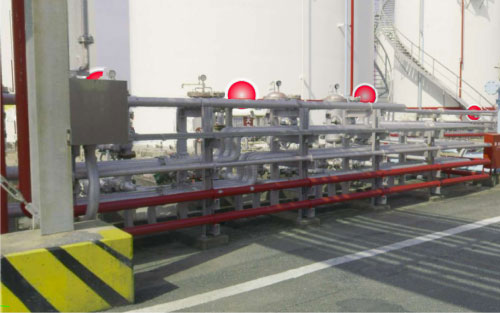

モデリング
現地で撮影した点群データを元に、立体的なCGデータを合成していきます。必要な配管情報を入力するだけでなく、躯体や鉄骨のCGデータも作成します。

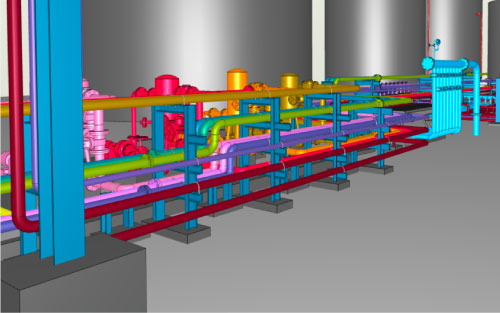

図面データ化
モデリングしたデータを3DのCAD図へと変換。現場の状況・仕様により近い精度へと仕上げていきます。Rebroのデータを元に各CADソフトに合った拡張子でお渡し致します。
COMPARED TO FLOW
工程比較3D空間スキャナーを使えば現場調査から図面製作までの作業工程の圧倒的な圧縮を実現します。
手計測の場合
図面データ化までの日数 約30日約30日
高所作業車
足場手配
高所作業が発生する場合は重機投入や安全管理を指示します。
スケールによる
採寸・写真撮影
スケールやレーザーを使い1つ1つの配管情報を記録。全体像を記録するためにも写真撮影を行います。
手書きで
ラフ図作成
現場での記録を元に、手書きでラフ図を描きます。
手戻り部分を
再び採寸
採寸漏れや測り間違いがあった際は再び現地へ出向いて作業します。
CAD図面製作
CADソフトで一から図面を起こします。
3D空間スキャンの場合
スキャナによる
撮影
弊社スタッフが高精度スキャナで現場を撮影します。
モデリング
撮影したデータに現場の情報を組み込みます。
データを
3DCADに変換
RebroやT-fasなど3次元 CADに自動変換して納品します。
大幅な削減が可能に
